Product use

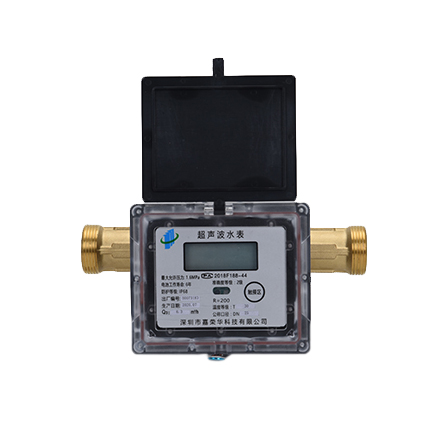

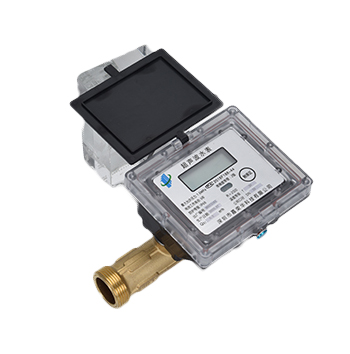

由无磁或超声波流量传感器、单支温度传感器和计算器组成。 流量传感器测量出管道中流过的水体积,温度传感器测量出进水口温度信号。计算器采集上述信号后,经过积分计算、处理,由液晶显示器显示出一段时间内流经水表的水流量。
Product features
本表流量传感器计量准确,壳体采用铜壳,经硬模锻造、数控机床和组合机床加工,机械强度好,尺寸精度高 | ||
温度传感器采用Pt1000铂电阻配对温度传感器,配高精度AD电路实现高精度的温度测量 |
||
MCU选用美国TI公司MSP430系列超低功耗微处理器,功能强、功耗低、抗电磁干扰能力强,具有缺电报警功能 | ||
采用液晶显示器,显示数据完整、准确,读取数据方便、快捷。实时时钟设计,实现日期的记录和显示功能 | ||
采用环保锂电池,电池使用寿命6年以上(理论计算大于10年) | ||
一体式结构,外形美观,显示器可水平旋转、垂直翻盖,读数方便;单键设计,操作简便,显示屏水平方向360度旋转,垂直方向180度旋转,方便安装 | ||
采用德国ACAM公司生产的GP21计量芯片,数据准确稳定 | ||
接口齐全,可扩展MBUS总线接口、RS485总线接口及红外接口,实现数据远程抄收和集中控制 |
||
安装、维护方便,具有防尘、防潮、防水、防拆卸,防止人为破坏等功能 |
DATA STORAGE
每24小时将累积流量、历史数据、故障信息、累积工作时间写如内部闪存,掉电状态数据保存10年以上。月底自动记录下当月累积流量,保存历史数据18个月的月累积流量。
INSTALLATION AND USE
① 规格选用应以管道实际流量等于或略小于 常用流量为依据,不应单纯以管道口径确定 口径。
②安装时表壳上箭头方向与水流方向相同。
③安装完毕后,应在 表体与连接螺母之间、测温球阀和温度传感器之间打铅封。
④ 的所有部件(流量计部件、温度传感器部件和计算器部件)安装位置应避免曝晒.水淹.冰冻.化学污染,并方便拆装和抄表。
⑤在供水系统施工时,应先安装一根直管段代替 进行管道清洗或安装前应彻底清洗系统管路,清除支管内的麻丝、砂石等杂物,以免造成流量计故障;使用时应在根据水质情况经常(建议每个年清理一次)清除过滤器中的杂物。建议表前应留5DN 、表后应留3DN的直管段(DN为 的公称直径)。
⑥ 运行时间达到8年(2个检定周期)或显示屏显示电池报警符号,即应由专门技术人员更换电池,以免影响 的正常工作。
technical parameter
项目 |
技术参数 |
||||
公称直径DN(mm) |
15 |
20 |
25 |
32 |
40 |
最小流量qi(m3/h) |
0.03 |
0.05 |
0.07 |
0.12 |
0.20 |
常用流量qp(m3/h) |
1.5 |
2.5 |
3.5 |
6 |
10 |
最大流量qs(m3/h) |
3 |
5 |
7 |
12 |
20 |
准确度等级 |
2级或3级 |
||||
防护等级 |
IP65 |
||||
压力损失 |
<25kPa/qp |
||||
工作压力 |
1.6MPa |
||||
热耗计算 |
从0.25K开始 |
||||
温度范围 |
0.1℃~30℃ |
||||
温度分辨值 |
0.01℃ |
||||
环境温度 |
A类5℃ ~55℃ |
||||
供电方式 |
3.6V锂电池(6年以上工作时间) |
||||
安装位置 |
进水管(水平安装 或 竖直安装) |
||||
热载体 |
H2O |
||||
温度传感器 |
PT1000铂电阻 |
||||
显示位数 |
8位 |
